型号：D71J
通径：DN15-DN1200
压力范围：PN0.6-1.0MPA
工作温度：≤80°
阀体材质：HT250 QT450 WCB CF8 CF8M
适用介质：水、空气、油品、腐蚀性
操作方式：手轮 气动 电动

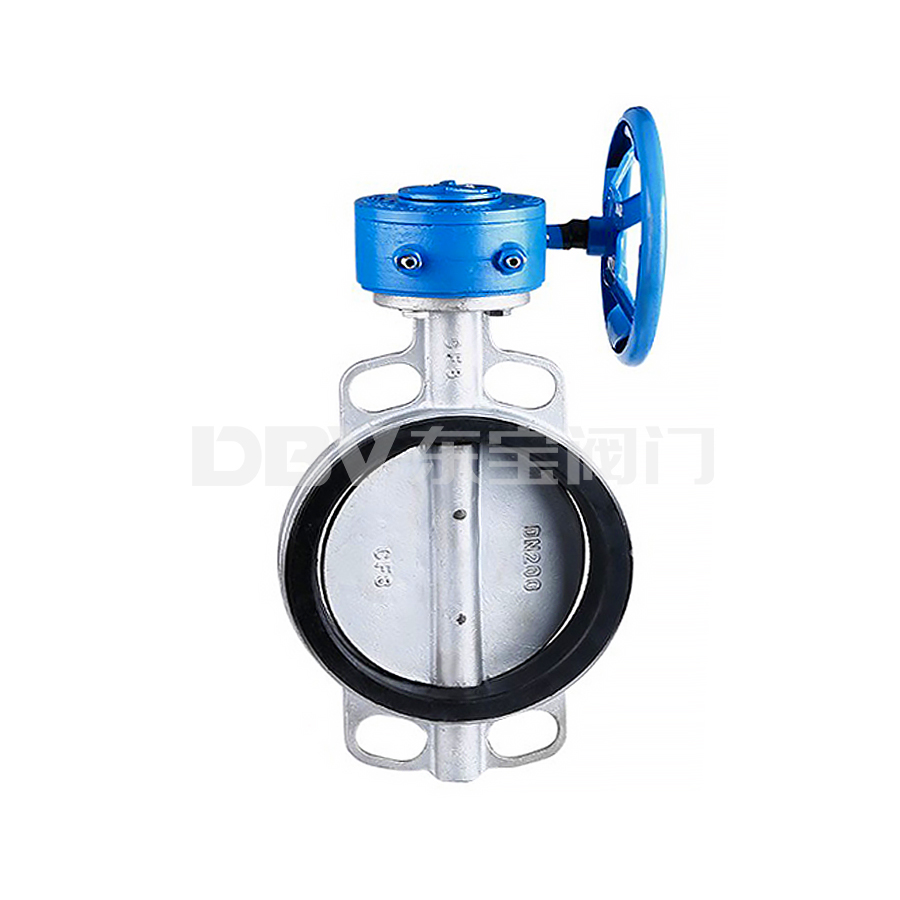

一、D71X/J防腐衬胶对夹式蝶阀产品概述
? ? ? ? D71X防腐衬胶对夹式蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。
二、D71X/J防腐衬胶对夹式蝶阀主要密封圈材料性能参数
密封圈材料代号 | 适用温度 | 适用介质 |
NR | ≤85℃ | 水、空气、酸碱类 |
CR | ≤85℃ | 水、煤气、酸碱类 |
NBR | ≤100℃ | 水、油品 |
EPDM | ≤120℃ | 水、蒸汽、一般酸碱类 |
FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
三、D71X/J防腐衬胶对夹式蝶阀主要零部件材料表
阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 | 碳钢镀镍磷、不锈钢 |
阀座密封圈 | 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
气动装置 | 组合件 |
